DIAMENT

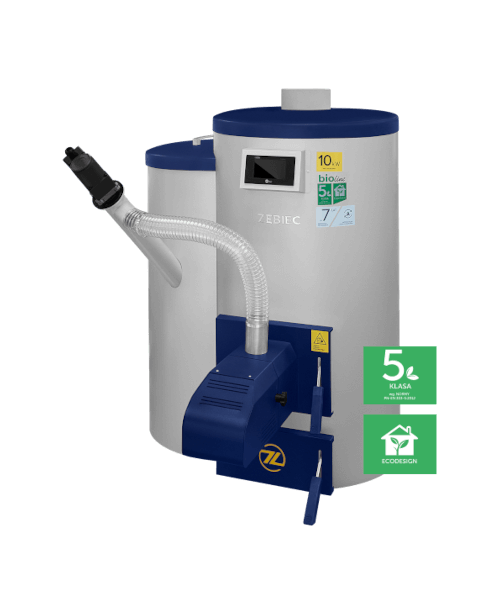

DIAMENT 10 kW
- kocioł na pellet w kształcie walca, kosz o bryle półksiężyca
- dwa płaszcze wodne
- palnik rynnowy typu Zębiec

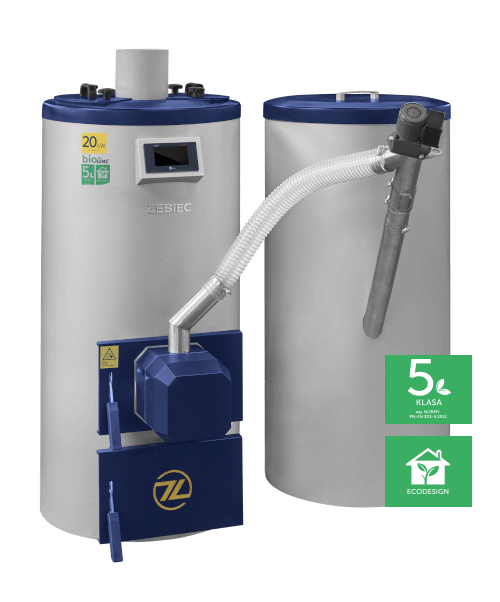

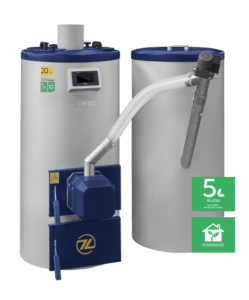

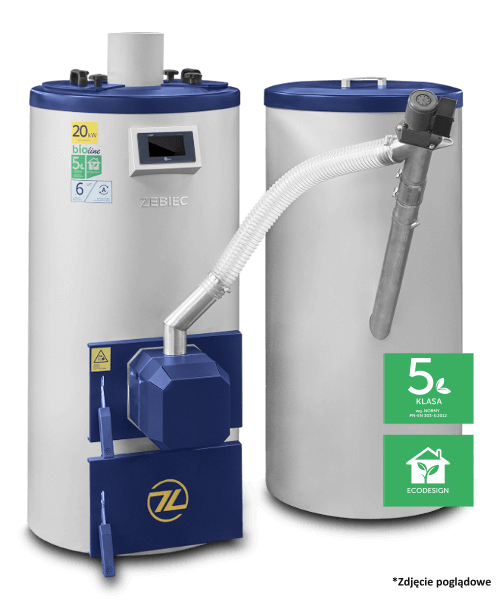

DIAMENT 14, 20, 26 kW
– Kocioł dostępny wyłącznie u Dystrybutorów
- bryła kotła i kosza w kształcie walca
- trzy płaszcze wodne
- palnik KIPI obrotowy rotary
INNOWACYJNY PIEC C.O. NA PELLET
Piec na pellet ma kształt walca; płaszcze wodne pozwalają na dokładniejsze spalanie paliwa, szybsze nagrzewanie i efektywniejsze przekazywanie ciepła do wody. Palnik kotła DIAMENT wyposażony jest w czujniki temperatury i osprzęt zabezpieczający, który odetnie dopływ paliwa w razie: przerwy w zasileniu energią elektryczną, przegrzania układu lub zaniku płomienia.
ŁATWE CZYSZCZENIE
Wystarczy tylko raz na sezon grzewczy dokonać kontrolnego oczyszczenia wnętrza kotła, co daje duży komfort użytkowania. Piec na pellet nie posiada standardowych wyczystek. Powstający odpad ze spalania osiada samoczynnie w popielniku. Zastosowanie obrotowej komory paleniska oraz nadmuchu zapewnia efektywną pracę kotła na pellet. Palnik pieca automatycznie oczyszcza się i nie zapycha.
PROSTA KONSTRUKCJA
Płomień i spaliny krążą efektywnie między płaszczami szybko ogrzewając wodę w układzie c.o. – inaczej niż w standardowych konstrukcjach kotłów gdzie gazy i płomień przebywają długą drogę po kanałach i zawirowywaczach pozostawiając niedopalone substancje z procesu spalania oraz wiele powierzchni do regularnego czyszczenia.
KOCIOŁ NA DOFINANSOWANIE
Kocioł na pelet Diament o mocy 10 kW spełnia rygorystyczne wymagania 5 klasy i Ecodesign w zakresie czystości spalin. Diament o mocy 10 kW jest doskonałym wyborem przy wymianie źródła ciepła na nowe korzystając z możliwych dofinansowań (np.: Program Czyste Powietrze). Kocioł Diament 10 kW ma podwyższony standard (emisyjność cząstek stałych o wartości ≤ 20 mg/m3) i można na niego uzyskać dofinansowanie do 45% poniesionych kosztów w Programie Czyste Powietrze dla podstawowego poziomu dofinansowania.
ZALETY KOTŁA DIAMENT
Automatyczne rozpalanie, wygaszanie i czyszczenie palnika zapewnia komfortowe użytkowanie kotła.
Kotły Diament spełniają rygorystyczne wymagania 5 Klasy i Ecodesign.
Dzięki zastosowanym elementom, kocioł jest bardzo energooszczędny.
Podwójny ślimak i czujnik temperatury, gwarantują wysokie bezpieczeństwo użytkowania kotła.
Kocioł Diament 10 kW spełnia warunki konieczne do uzyskania dofinansowania.
Automatyczne rozpalanie i wygaszanie palnika
Prosta obsługa
7 lat gwarancji na szczelność korpusu wodnego (po spełnieniu warunków z instrukcji obsługi – ochrona powrotu)
24 miesiące gwarancji na sprawne działanie kotła
Automatyczne czyszczenie palnika
Wysoka efektywność cieplna sięgająca 94,9%
Niski pobór energii elektrycznej
Wysokiej jakości zabezpieczenia kotła w postaci: podwójnego ślimaka i czujników temperatury
Niski poziom substancji szkodliwych w spalinach
Mechaniczne doprowadzanie paliwa
Łatwe i szybkie rozpalanie (dzięki grzałce ceramicznej)
W opcji dodatkowej
Współpraca z regulatorem pogodowym
Sterowanie kotłem przez internet
Sterowanie kotłem za pomocą panelu pokojowego
Zobacz inne kotły 5 klasy
 |
| Pellety 6-8mm |
Piec na pellet DIAMENT
Kocioł DIAMENT dostępny jest ze sterownikiem: Lider Pellets, lub Lider Kolor Pellets.
Zalety sterownika:
- Płynna regulacja temperaturą kotła przez sterowanie nadmuchem i pracą podajnika
- Automatyczne praca (samoczynne rozpalanie i czyszczenie palnika)
- Sterowanie siłownikiem zaworu mieszającego w standardzie
- Programowanie tygodniowe
- Sterowanie 4 pompami obiegowymi
- Posiada czujnik temperatury ślimaka oraz zabezpieczenia temperaturowe w standardzie
- Możliwość podłączenia modułu Internetowego
- Opcja podłączenia dodatkowych modułów do zaworów sterujących
- Dezynfekcja zbiornika c.w.u.
- Możliwość podłączenia regulatora pokojowego
- Aktualizacja oprogramowania przez kartę mikro SD
| Lider Pellets | Lider Kolor Pellets | |
| Funkcje Sterownika standardowe | z panelem monochromatycznym | z panelem kolorowym |
| Pompa CO | TAK | TAK |
| Pompa CWU | TAK | TAK |
| Pompa mieszająca | – | TAK |
| Pompa cyrkulacyjna CWU | – | TAK |
| Mieszacz | TAK | TAK |
| Praca PID (płynna regulacja obrotów wentylatora) | TAK | TAK |
| Automatycznie rozpalanie | TAK | TAK |
| Automatyczne czyszczenie | TAK | TAK |
| Tryby pracy pomp | ogrzewania domu, priorytet bojlera, tryb lato | ogrzewania domu, priorytet bojlera, tryb lato |
| Dezynfekcja | TAK | TAK |
| Programowanie tygodniowe | TAK | TAK |
| Zegar, data | TAK | TAK |
| Panel dotykowy | – | TAK |
| Modulacja mocy palnika | TAK | TAK |
| Możliwość aktualizacji przez karte mikro SD | TAK | TAK |
| Zabezpieczenia | ||
| Czujnik temperaturowy kotła „termik” | TAK | TAK |
| Czujnik temperatury ślimaka | TAK | TAK |
| Możliwość rozbudowy | ||
| Moduły mieszające | TAK do 10 szt. | TAK do 10 szt. |
| Moduł INTERNET | TAK | TAK |
| Regulator pokojowy | TAK | TAK |
| Czujnik POGODOWY | TAK | TAK |
Osprzęt dodatkowy:
Kocioł na pellet Diament oferowany jest w dwóch wersjach:
Innowacyjna konstrukcja kotła Diament nie wymaga stosowania tradycyjnych wyczystek. Przy stosowaniu sugerowanej przez producenta znamionowej mocy spalania – powstający w procesie spalania opad osiada samoczynnie w popielniku.
W przypadku długotrwałego (ok. tygodnia) palenia w kotle z mocą zbliżoną do minimalnej, należy raz na tydzień przepalić kocioł z mocą nominalną przez okres 6-8 godzin, dzięki czemu uzyskamy efekt dopalenia się substancji osadzonych na wymienniku kotła.
Dla Klientów którzy chcą manualnie wykonywać czyszczenia kotła lub jeśli kocioł ma być używany niestandardowo i istnieje obawa że nie będzie możliwe zastosowanie nominalnej mocy palenia w czasie 6-8 godzin wraz z odbiorem ciepła, dostępna będzie opcja kotła z dwoma górnymi wyczystkami (opcja dodatkowo płatna).
W tym przypadku czyszczenie odbywa się ręcznie poprzez dwie górne wyczystki.
- Deklaracja zgodności Diament 10
- Deklaracja zgodności Diament 14-26
- Instrukcja kotła DIAMENT 10
- Instrukcja kotła DIAMENT 14-26
- Instrukcja sterownika Lider Pellets z panelem monochromatycznym
- Instrukcja sterownika Lider Kolor Pellets z panelem kolorowym
- Karta produktu DIAMENT 10
- Karta produktu DIAMENT 14-26
- Etykieta energetyczna Diament 10
- Etykieta energetyczna Diament 14
- Etykieta energetyczna Diament 20
- Etykieta energetyczna Diament 26
- Zaświadczenie 5 klasa – Diament 14
- Zaświadczenie 5 klasa – Diament 26
- Zaświadczenie – Diament 10
- Zaświadczenie ecodesign – Diament 14
- Zaświadczenie ecodesign i 5 klasa – Diament 20
- Zaświadczenie ecodesign – Diament 26
- Zaświadczenie – Zabezpieczenie cofnięcia płomienia do podajnika paliwa w kotłach pelletowych
- Deklaracja – Zabezpieczenie urządzenia przed niedozwolonym spalaniem odpadów
Piec na pellet DIAMENT 14-26 kW
| KOCIOŁ | Wysokość | Szerokość | Głębokość | A | B | C | D | E | F | G | H |
| DIAMENT 14 | 1407 | 1295 | 1086 | 51 | 163 | 1105 | 159 | 604 | 1260 | 1290 | 1002 |
| DIAMENT 20 | 1407 | 1295 | 1086 | 51 | 163 | 1105 | 159 | 604 | 1260 | 1290 | 1002 |
| DIAMENT 26 | 1407 | 1295 | 1086 | 51 | 163 | 1105 | 159 | 604 | 1260 | 1290 | 1002 |
| Wyszczególnienie | J.m. | DIAMENT 14 | DIAMENT 20 | DIAMENT 26 |
| Klasa efektowności energetycznej | A+ | A+ | A+ | |
| Znamionowa moc cieplna | kW | 14 | 20 | 26 |
| Współczynnik efektywności energetycznej | 120 | 119 | 118 | |
| Paliwo podstawowe | pellet drzewny | pellet drzewny | pellet drzewny | |
| Zakres pracy | kW | 4,2÷14 | 6÷20 | 7,8÷26 |
| Pojemność komory zasobnika* | dm3/kg | 240/168 | 240/168 | 240/168 |
| Pojemność wodna kotła | dm3 | 100 | 100 | 100 |
| Min. wymagany ciąg kominowy | Pa | 20 | 25 | 25 |
| Min. wysokość komina | m | 5 | 5 | 7,5 |
| Min. przekrój komina | cm x cm Φ cm |
14 x 14 Φ 14 |
20 x 14 Φ 18 |
20 x 14 Φ 18 |
| Średnica czopucha | mm | Φ 159 | Φ 159 | Φ 159 |
| Maksymalne ciśnienie robocze | bar | 1,5 | 1,5 | 1,5 |
| Maksymalna temperatura wody | °C | 85 | 85 | 85 |
| Sprawność cieplna | % | do 94,9 | do 94 | do 93,1 |
| Temperatura spalin przy pracy z mocą nominalną | °C | 115 | 115 | 115 |
| Stałopalność przy mocy nominalnej i minimalnej* | h | 55÷182 | 38÷127 | 29÷98 |
| Króćce wody wylot/powrót (gwintowane) | mm | 1½” gwint zewnętrzny | 1½” gwint zewnętrzny | 1½” gwint zewnętrzny |
| Masa kotła bez wody | kg | 320 | 320 | 320 |
| Zasilanie elektryczne | 230V/50Hz | 230V/50Hz | 230V/50Hz | |
| Średni pobór mocy | W | 30 | 30 | 30 |
| Klasa kotła wg PN-EN 303-5:2012 | 5 | 5 | 5 |
* dane orientacyjne zależne od gęstości nasypowej, wartości opałowej, sortymentu, itp.
| Kotły marki „Zębiec” | Moc cieplna | Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia) | |||
| U 1 [W/m2K] | U ~ 0,7 [W/m2K] | U ~ 0,5 [W/m2K] | U ~ 0,3 [W/m2K] | ||
| bez docieplenia | ~5cm styropianu | ~8cm styropianu | ~10cm styropianu | ||
| DIAMENT 14 | 14 | 120 | 140 | 165 | 215 |
| DIAMENT 20 | 20 | 170 | 200 | 235 | 305 |
| DIAMENT 26 | 26 | 220 | 260 | 305 | 400 |
Piec na pellet DIAMENT 10 kW
| KOCIOŁ | Wysokość | Szerokość | Głębokość | A | B | C | D | E | F | G | H |
| DIAMENT 10 | 1200 | 919 | 1116 | 244 | 244 | 860 | 159 | 600 | 1132 | 1058 | 1064 |
| Wyszczególnienie | J.m. | DIAMENT 10 |
| Klasa efektowności energetycznej | A+ | |
| Znamionowa moc cieplna | kW | 10 |
| Współczynnik efektywności energetycznej | 115 | |
| max. dofinansowanie CZYSTE POWIETRZE poziom podstawowy | 45% | |
| max. dofinansowanie CZYSTE POWIETRZE poziom podwyższony | 70% | |
| max. dofinansowanie CZYSTE POWIETRZE poziom najwyższy | 100% | |
| Paliwo podstawowe | pellet drzewny | |
| Zakres pracy | kW | 3÷10 |
| Pojemność komory zasobnika* | dm3/kg | 105/74 |
| Pojemność wodna kotła | dm3 | 45 |
| Min. wymagany ciąg kominowy | Pa | 17 |
| Min. wysokość komina | m | 5 |
| Min. przekrój komina | cm x cm Φ cm |
14 x 14 Φ 16 |
| Średnica czopucha | mm | Φ 159 |
| Maksymalne ciśnienie robocze | bar | 2 |
| Maksymalna temperatura wody | °C | 85 |
| Sprawność cieplna | % | do 90,16 |
| Temperatura spalin przy pracy z mocą nominalną | °C | do 104 |
| Stałopalność przy mocy nominalnej i minimalnej* | h | 34÷114 |
| Króćce wody wylot/powrót (gwintowane) | mm | 1½” gwint wewnętrzny |
| Masa kotła bez wody | kg | 285 |
| Zasilanie elektryczne | 230V/50Hz | |
| Maksymalny pobór mocy** | W | 84 |
| Klasa kotła wg PN-EN 303-5:2021-09 | 5 |
* dane orientacyjne zależne od gęstości nasypowej, wartości opałowej i sortymentu, itp.
** bez grzałki
| Kotły marki „Zębiec” | Moc cieplna | Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia) | |||
| U 1 [W/m2K] | U ~ 0,7 [W/m2K] | U ~ 0,5 [W/m2K] | U ~ 0,3 [W/m2K] | ||
| bez docieplenia | ~5cm styropianu | ~8cm styropianu | ~10cm styropianu | ||
| DIAMENT 10 | 10 | 86 | 100 | 120 | 155 |
