SWK zębiec kocioł

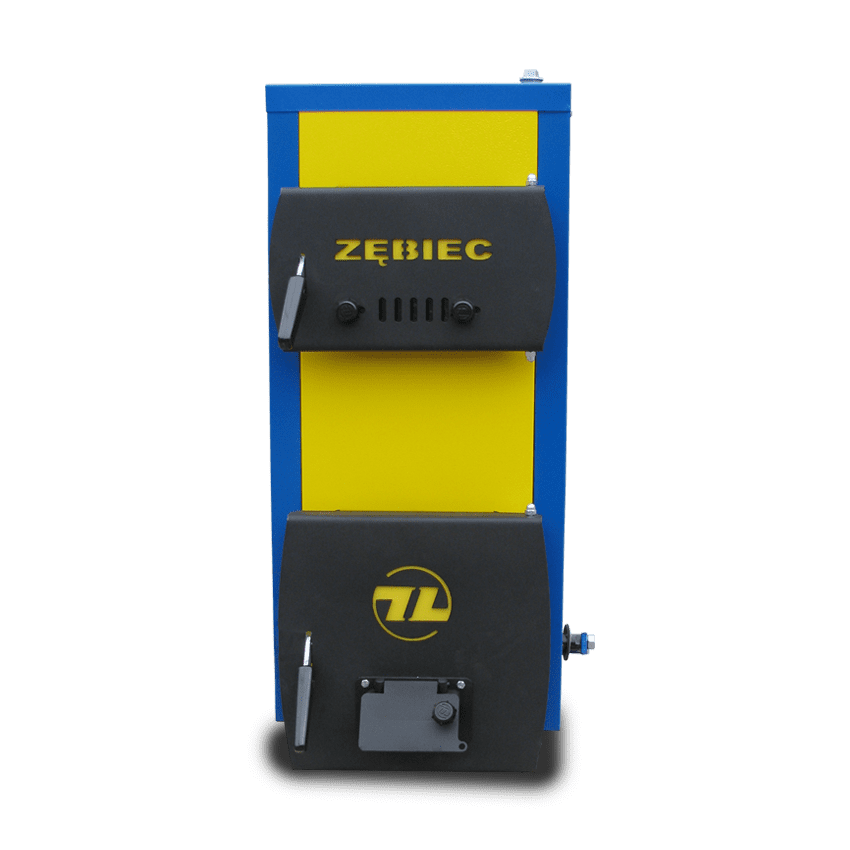

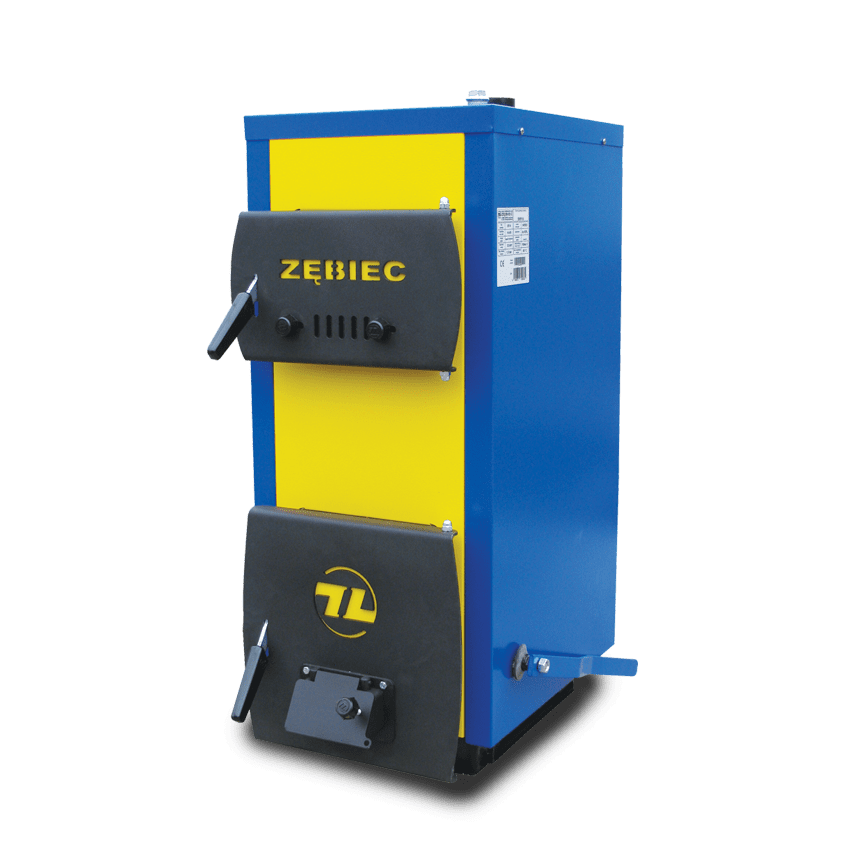

*Zdjęcie poglądowe

SWK

Niezawodna konstrukcja od 40 lat

Wydajny kocioł grzewczy SWK z górnym spalaniem paliw stałych zapewnia efektywne ogrzewanie każdego typu budynku: od garażu, domu jednorodzinnego, pomieszczeń gospodarskich po pawilony handlowe. Z uwagi na duże zainteresowanie kocioł SWK jest regularnie modernizowany, aby maksymalnie wykorzystać nowoczesne rozwiązania i uzyskać jeszcze lepsze parametry spalania.

Praktyczne rozwiązania dla wygodniejszej obsługi

Duża komora spalania i skuteczne odpopielanie dzięki ruchomemu rusztowi to tylko niektóre z rozwiązań poprawiających komfort użytkowania. Do tego solidna i odporna na wysokie temperatury konstrukcja sprawia, że jest to jeden z najczęściej wybieranych modeli kotłów firmy ZGM „Zębiec” SA.

Ekonomiczne spalanie dzięki automatycznemu regulatorowi

Dużym plusem jest spora komora zasypowa, która wydłuża czas pracy kotła. Kocioł SWK jest fabrycznie przystosowany do systemu sterującego w algorytmie PID, który kontroluje proces i ekonomię spalania paliwa. Jednak i bez energii elektrycznej kocioł pracuje bez zarzutu i zapewnia satysfakcjonujące efekty spalania, wykorzystując naturalny ciąg powietrza. Użytkownik może ustawić temperaturę mechanicznie za pomocą śruby regulującej położenie przepustnicy w drzwiczkach dolnych lub za pomocą miarkownika ciągu.

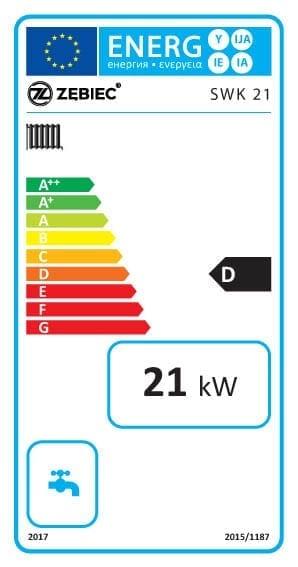

Wysoka sprawność cieplna – do 82%

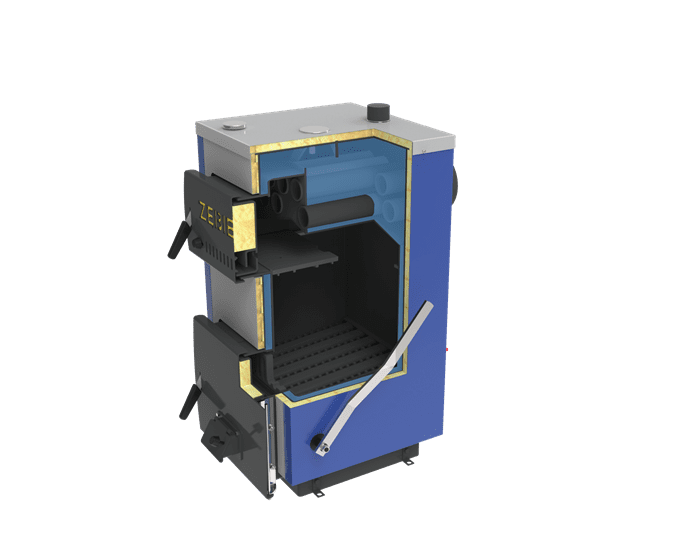

Kocioł grzewczy SWK wykonany jest wyłącznie ze sprawdzonych i trwałych materiałów. Straty cieplne zostały znacznie ograniczone, dzięki wykorzystaniu płaszcza izolacyjnego wykonanego z płaszczy stalowych wyłożonych wełną mineralną. Wysoką sprawność do 82% zapewnia między innymi przepustnica powietrza wtórnego, która poprawia warunki spalania i wpływa na lepsze dopalanie gazów w komorze paleniska. Dodatkowo zastosowany popielnik będący integralną częścią korpusu, eliminuje zawirowania w procesie spalania powstałe na skutek niepożądanego dopływu powietrza.

Duża komora spalania.

Przystosowany do samodzielnego montażu Zestawu Sterującego – dostępny na życzenie klienta za dopłatą.

Regulacja procesu spalania za pomocą automatycznego miarkownika* lub ręcznie (* dostępny na życzenie klienta za dopłatą.).

Wysoka sprawność do 82%.

Atestowane blachy kotłowe P265GH.

Szybkie i skuteczne odpopielanie dzięki ruchomemu rusztowi żeliwnemu.

60 miesięcy gwarancji na szczelność korpusu wodnego.

24 miesiące gwarancji na trwałość i sprawne działanie kotła.

Węgiel kamienny Koks opałowy Drewno

STANDARDOWO

Automatycznie – za pomocą miarkownika spalania

Ręcznie – za pomocą śruby regulującej położenie przepustnicy w drzwiczkach dolnych

OPCJONALNIE:

Automatycznie – za pomocą sterownika elektronicznego (Zestaw sterujący ZS-01).

pdf
Instrukcja obsługi – Seria SWK

swk zębiec

Kocioł Wysokość Szerokość Głębokość A B C Czopuch Komora zasypowa Otwór zasypowy E F
D Wysokość Szerokość Głębokość Szerokość Wysokość
SWK 10 917 318 640 253 806 962 Ø 130 325 214 376 146 199 383 179
SWK 14 917 380 680 253 735 967 Ø 130 298 276 376 212 167 445 133
SWK 21 956 506 707 280 750 1016 Ø 170 290 400 397 317 197 572 140
SWK 28 1126 506 806 280 915 1170 Ø 170 450 400 493 317 197 569 137
SWK 35 1318 584 796 320 1100 1363 Ø 190 470 460 490 380 330 649 178
SWK 44 1318 584 966 320 1100 1363 Ø 190 470 460 660 380 330 649 178
Lp Wyszczególnienie Jedn. miary       SWK 14       SWK 21      SWK 28
1 Znamionowa moc cieplna kW 14 21 28
2 Paliwo podstawowe węgiel kamienny sortymentu orzech II
3 Pojemność zasypowa komory paleniska dm3 35 55 95
4 Pojemność wodna kotła dm3 33 50        70
5 Maks. temperatura wody °C 95
6 Min. wymagany ciąg komina Pa 22 25 25
7 Min. wysokość komina m 5          5       7,5
8 Średnica czopucha cm´cm

Æ cm

   Æ 130 Æ 170     Æ 170
9 Min. przekrój komina mm    14 x 14

Æ 14

20 x 14

Æ 18

    20 x 14

Æ 18

10 Maks. ciśnienie pracy bar         1,5
11 Sprawność cieplna przy paliwie podstawowym i pracy kotła z mocą nominalną % do 82 do 82   do 82
12 Masa kotła bez opakowania kg        152         206 263
13 Wymiary
gabarytowe
wysokość

szerokość

głębokość (z czopuchem)

mm

mm

mm

       917

380

680

        956

506

707

1129

506

806

Kotły typu „Zębiec” Moc cieplna [kW] Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia)
U > 1 [W/m2K] U ~ 0,7 [W/m2K] U ~ 0,5 [W/m2K] U ~ 0,3 [W/m2K]
bez docieplenia ~5 cm styropianu ~8 cm styropianu >10 cm styropianu
SWK 14 14 120 140 165 215
SWK 21 21 180 210 250 355
SWK 28 28 240 280 330 430

Miarkownik ciągu

Regulator ciągu w kotłach opalanych paliwem stałym, to automatyczne urządzenia termostatyczne przeznaczone są do regulacji temperatury wody w kotle.
Głowica termostatyczna regulatora, pod wpływem wahań temperatury wody w kotle, przy pomocy dźwigni i łańcucha porusza przesłonę, zwiększając lub zmniejszając dopływ powietrza do paleniska.

st-81

Sterownik ST-81zPID

Sterownik ST-81zPID odpowiada za płynną regulację nadmuchu oraz sterowanie pompą c.o. oraz c.w.u.
Wyposażony jest w czujnik temperatury kotła oraz spalin. Wykonany jest z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury.
