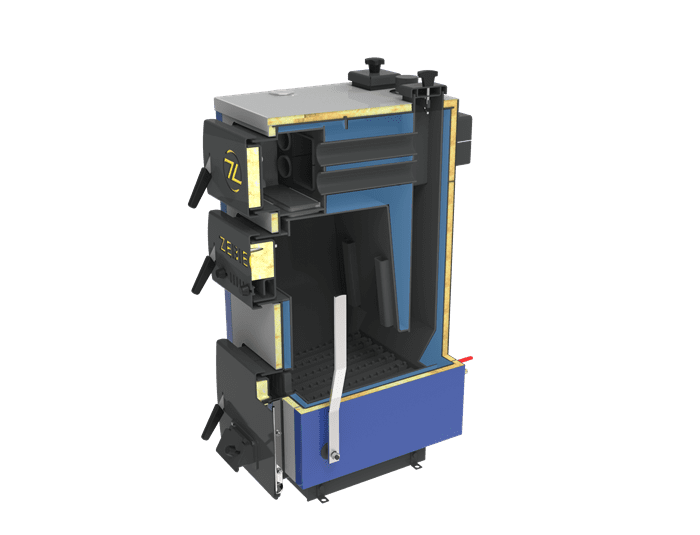

*Zdjęcie poglądowe

KWKD

Kocioł dolnego spalania

Kocioł typu KWKD to urządzenie grzewcze z dolnym spalaniem długopłomiennych paliw stałych. Został opracowany we współpracy z Instytutem Badawczym, dzięki czemu wyróżnia się wysoką skutecznością. Kotły tego typu cieszą się ogromną popularnością ze względu na łatwiejszą obsługę. Świetnie nadają się do domowych kotłowni, garaży, pomieszczeń gospodarskich czy pawilonów handlowych.

Łatwa obsługa

Ekonomiczne i bezpieczne działanie kotła zależy od właściwych parametrów oraz stałej kontroli jego pracy. Temperaturę spalania można wygodnie regulować ręcznie za pomocą pokrętła klapy uchylnej w drzwiczkach popielnika lub automatycznym miarkownikiem ciągu. Dzięki zapełnieniu dużej komory spalania i nastawieniu właściwych parametrów spalania można zyskać ciepło przez wiele godzin, bez ingerowania w pracę kotła.

Szybki odbiór ciepła

Kocioł typu KWKD łączy w sobie najlepsze rozwiązania, które wpływają na jego wydajność, a w efekcie na szybkie ogrzanie pomieszczeń. Zwarta konstrukcja wymiennika, wysokiej jakości materiały, do tego stały ruszt wodny gwarantują wysoką moc kotła przy jego małych gabarytach. Zainstalowany na stałe masywny ruszt szybciej oddaje energię z paliwa do wody, a to z kolei zwiększa efektywność cieplną urządzenia. Straty cieplne do otoczenia skutecznie ogranicza płaszcz izolacyjny wykonany z kaset stalowych wyłożonych wełną mineralną. Kotły KWKD osiągają wysoką sprawność cieplną do 82%.

Niezawodna konstrukcja

Konstrukcja kotłów jest solidna i wytrzymała na działanie wysokich temperatur. Zastosowanie sprawdzonych materiałów, jak atestowana blacha kotłowa, to gwarancja stabilnej pracy przez wiele lat. Odpowiednie izolacje chronią przed utratą ciepła, a także maksymalnie wykorzystują pozyskaną energię, dzięki czemu kocioł szybko osiąga dużą moc grzewczą. Kotły KWKD produkowane przez ZGM „Zębiec” SA zapewniają długoletnie użytkowanie bez niespodziewanych awarii.

Duża komora spalania.

Regulacja procesu spalania za pomocą automatycznego miarkownika* lub ręcznie (* dostępny na życzenie klienta za dopłatą.).

Wysoka sprawność do 82%.

Atestowane blachy kotłowe P265GH.

Szybkie i skuteczne odpopielanie dzięki ruchomemu rusztowi żeliwnemu.

Prosta i szybka obsługa.

36 miesięcy gwarancji na szczelność korpusu wodnego.

24 miesiące gwarancji na trwałość i sprawne działanie kotła

Węgiel kamienny Koks opałowy

Automatyczne

Za pomocą miarkownika spalania

Ręczne

Za pomocą śruby regulującej położenie przepustnicy w drzwiczkach dolnych

pdf
Instrukcja obsługi – Seria KWKD

kwkd zębiec

Kocioł Wysokość Szerokość Głębokość A B C Czopuch Komora zasypowa Otwór zasypowy F
D E wysokość szerokość głębokość szerokość wysokość
KWKD 15 1051 444 717 269 906 1090 140 110 330 338 275 212 167 507
KWKD 22 1217 506 745 290 1062 1252 160 130 370 400 275 317 197 569
Lp. Wyszczególnienie Jedn. miary Wielkość
1. Nominalna moc cieplna kW 15 22
2. Paliwo węgiel kamienny sortymentu orzech II
3. Sprawność cieplna kotła przy pracy z mocą nominalną % do 82 do 82
4. Zakres regulacji mocy cieplnej kotła % mocy nominalnej 30 ¸ 100 30 ¸ 100
5. Dopuszczalna temperatura wody na wylocie z kotła oC 95 95
6. Dopuszczalne ciśnienie robocze MPa 0,15 0,15
7. Minimalna temperatura wody na powrocie do kotła oC 40 40
8. Maksymalne ciśnienie pracy bar 1,5 1,5
9. Wymagany ciąg kominowy Pa >24 >25
10. Min. przekrój komina wg PN-89/B-10425 cm x cm

Æ cm

14 x 14

Æ 16

20 x 14

Æ 18

11. Wymiary kanału wylotowego spalin mm 140 x 110 160 x 130
12. Minimalna wysokość komina m 5 5
13. Króćce wody powrót/ wylot (gwintowane) mm Æ60,3 x 4 (2”) Æ60,3 x 4 (2”)
14. Pojemność komory zasypowej dm3 42 50
15. Wymiary otworu drzwiczek zasypowych mm 175 x 220 205 x 324
16. Czas spalania paliwa przy mocy nominalnej godz. > 5 > 6
17. Pojemność wodna kotła dm3 ~ 58 ~ 76
18. Masa kotła bez wody kg 224 290
19. Wymiary gabarytowe kotła: Wysokość mm 1051 1217
Szerokość mm 444 506
Głębokość

z kanałem nawrotu (czopuchem)

mm 717 745
Kotły typu „Zębiec” Moc cieplna [kW] Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia)
U > 1 [W/m2K] U ~ 0,7 [W/m2K] U ~ 0,5 [W/m2K] U ~ 0,3 [W/m2K]
bez docieplenia ~5 cm styropianu ~8 cm styropianu >10 cm styropianu
KWKD 15 15 130 150 175 230
KWKD 22 22 195 220 260 340

Miarkownik ciągu

Regulator ciągu w kotłach opalanych paliwem stałym, to automatyczne urządzenia termostatyczne przeznaczone są do regulacji temperatury wody w kotle.
Głowica termostatyczna regulatora, pod wpływem wahań temperatury wody w kotle, przy pomocy dźwigni i łańcucha porusza przesłonę, zwiększając lub zmniejszając dopływ powietrza do paleniska.
