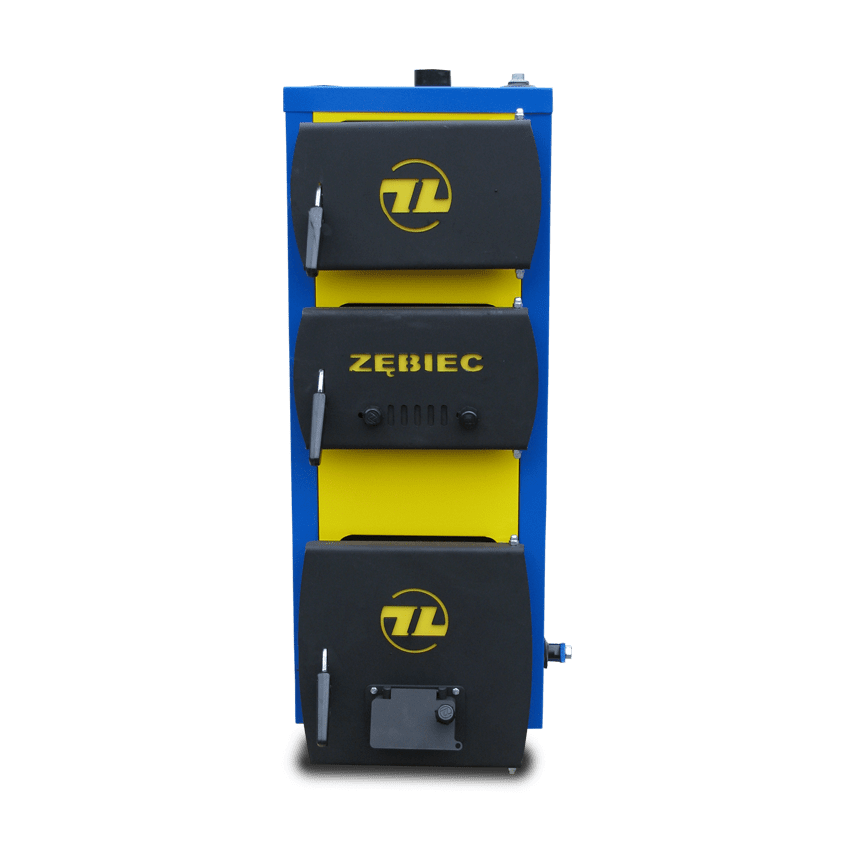

KWK

Sprawdzi się w każdym budynku

Uniwersalny kocioł typu KWK to urządzenie grzewcze z górnym spalaniem paliw stałych. Cieszy się sporą popularnością szczególnie w domach prywatnych, ale jest również montowany w pawilonach handlowych i sklepach. Przeznaczony jest do spalania takich paliw jak: drewno, węgiel kamienny, koks opałowy.

Prosty w obsłudze

Dzięki niezawodnej konstrukcji górnego spalania niemal całkowicie zostanie spalone każde załadowane paliwo. Materiał opałowy rozpala się szybko i bez żadnych komplikacji – wystarczy na ruszcie zapalić podpałkę, a ogień bardzo szybko rozprzestrzeni się, zajmując przygotowane paliwo. Aby zapewnić maksymalnie wydajną pracę kotła, proponujemy, aby wyposażyć go w automatyczny miarkownik ciągu. Dodatkowo kocioł KWK posiada ruszt ruchomy, dzięki któremu można go dokładnie odpopielić.

Sprawność cieplna do 82%

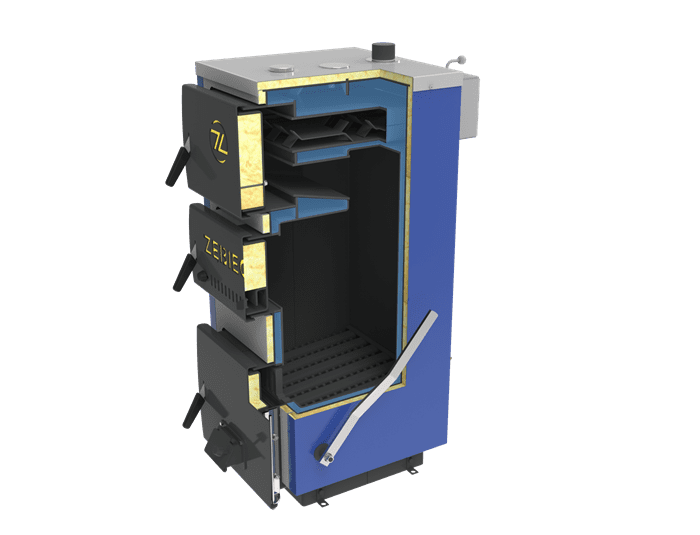

Kocioł KWK marki ZGM „Zębiec” SA posiada dużą komorę zasypową umożliwiającą spalanie zarówno węgla, jak i sporych kawałków drewna. Duży rozmiar komory pozwala na załadowanie za jednym razem więcej paliwa, które później spalane jest równomiernie, zapewniając stałą temperaturę czynnika grzewczego. Jednocześnie, w celu zwiększenia skuteczności przekazania ciepła, kocioł KWK wyposażony jest w dodatkowy kanał nawrotu spalin (tzw. kieszeń wodna), a także stały ruszt wodny.

Tylko ze sprawdzonych i trwałych materiałów

Kotły typu KWK produkowane są wyłącznie ze sprawdzonych i wytrzymałych materiałów, które zapewniają długoletnie użytkowanie. Zastosowanie atestowanej blachy kotłowej o grubości 6 mm oraz płaszcza izolacyjnego wykonanego z kaset stalowych wyłożonych wełną mineralną wpłynęło znacząco na poprawę solidności konstrukcji.

Z możliwością obsługi automatycznej

Kocioł jest przystosowany do montażu automatycznego systemu sterowania pracującego w algorytmie PID, który gwarantuje dokładną kontrolę parametrów pracy kotła i redukuje jego obsługę do minimum. Jednak kocioł doskonale pracuje również bez użycia energii elektrycznej, wykorzystując naturalny ciąg powietrza. Temperaturę możesz regulować za pomocą: przepustnicy powietrza w drzwiczkach popielnikowych lub automatycznego regulatora (tzw. miernika ciągu).

Sprawdź, gdzie można go kupić

Duża komora spalania.

Przystosowany do samodzielnego montażu Zestawu Sterującego – dostępny na życzenie klienta za dopłatą.

Regulacja procesu spalania za pomocą automatycznego miarkownika* lub ręcznie (* dostępny na życzenie klienta za dopłatą.).

Wysoka sprawność do 82%.

Atestowane blachy kotłowe P265GH.

Szybkie i skuteczne odpopielanie dzięki ruchomemu rusztowi żeliwnemu.

60 miesięcy gwarancji na szczelność korpusu wodnego.

24 miesiące gwarancji na trwałość i sprawne działanie kotła.

węgiel i koks opałowy
Węgiel kamienny Węgiel + Koks Drewno

Ręczne

za pomocą śruby regulującej położenie przepustnicy w drzwiczkach dolnych

Automatyczne

za pomocą miarkownika spalania

pdf
pdf
pdf
Instrukcja obsługi – Seria KWK KWK 12 – etykieta energetyczna KWK 16 – etykieta energetyczna
pdf
KWK 25 – etykieta energetyczna

kwk zębiec

Kocioł Wysokość Szerokość Głębokość A B C Czopuch Komora zasypowa Otwór zasypowy E
D wysokość szerokość głębokość szerokość wysokość
KWK 12 1014 320 650 253 886 1058 Ø 130 230 214 376 146 199 381
KWK 16 1025 382 686 253 878 1070 Ø 170 290 276 376 212 167 447
KWK 25 1140 506 752 280 1001 1185 170X170 290 400 397 317 197 570
Lp Wyszczególnienie Jedn. miary KWK 12 KWK 16 KWK 25
1 Znamionowa moc cieplna kW 12 16 25
2 Paliwo podstawowe węgiel kamienny sortymentu orzech II
3 Pojemność zasypowa komory paleniska dm3 19 30 47
4 Pojemność wodna kotła dm3 30 35 58
5 Maks. temperatura wody °C 95 95 95
6 Min. wymagany ciąg komina Pa 22 24 25
7 Min. wysokość komina m 5 5 5
8 Maks. ciśnienie pracy bar 1,5 1,5 1,5
9 Min. przekrój komina cm ´ cm

Æ cm

14×14

Æ 14

20 x 14

Æ 18

20 x 14

Æ 20

10 Wymiar czopucha mm Æ130 Æ170 170×170
11 Sprawność cieplna przy paliwie podstawowym i pracy kotła z mocą nominalną % do 82 do 82 do 82
12 Masa kotła bez opakowania kg 157 185 285
13 Wymiary
gabarytowe
kotła
wysokość

szerokość

głębokość (z czopuchem)

mm

mm

mm

1014

320

650

1025

382

686

1140

506

752

Kotły typu

„Zębiec”

Moc

cieplna

[kW]

Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia)
U > 1 [W/m2K] U ~ 0,7 [W/m2K] U ~ 0,5 [W/m2K] U ~ 0,3 [W/m2K]
bez docieplenia ~5 cm styropianu ~8 cm styropianu >10 cm styropianu
KWK 12 12 105 120 140 185
KWK 16 16 135 160 190 245
KWK 25 25 215 250 295 385

Miarkownik ciągu

Regulator ciągu w kotłach opalanych paliwem stałym, to automatyczne urządzenia termostatyczne przeznaczone są do regulacji temperatury wody w kotle.
Głowica termostatyczna regulatora, pod wpływem wahań temperatury wody w kotle, przy pomocy dźwigni i łańcucha porusza przesłonę, zwiększając lub zmniejszając dopływ powietrza do paleniska.

st-81

Sterownik ST-81zPID

Sterownik ST-81zPID odpowiada za płynną regulację nadmuchu oraz sterowanie pompą c.o. oraz c.w.u.
Wyposażony jest w czujnik temperatury kotła oraz spalin. Wykonany jest z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury.
