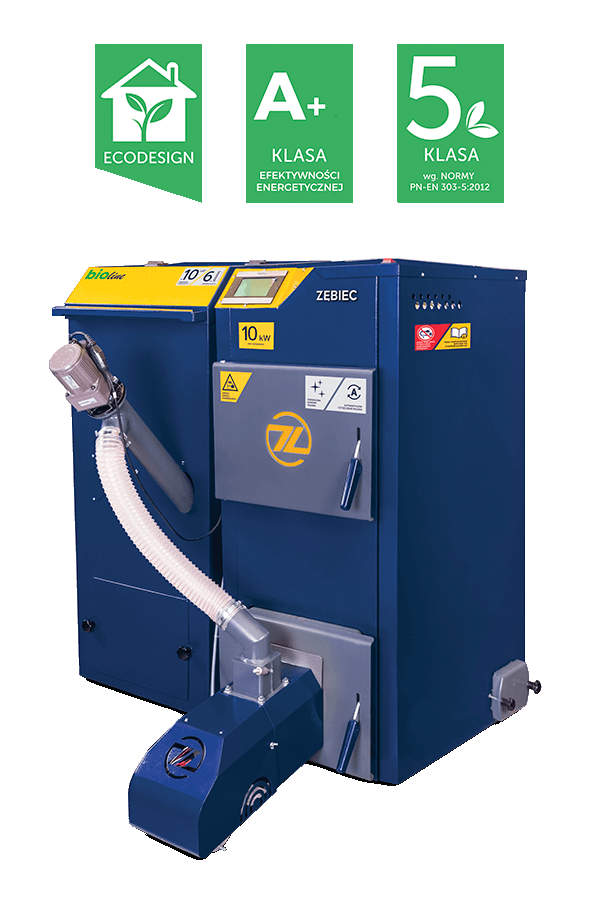

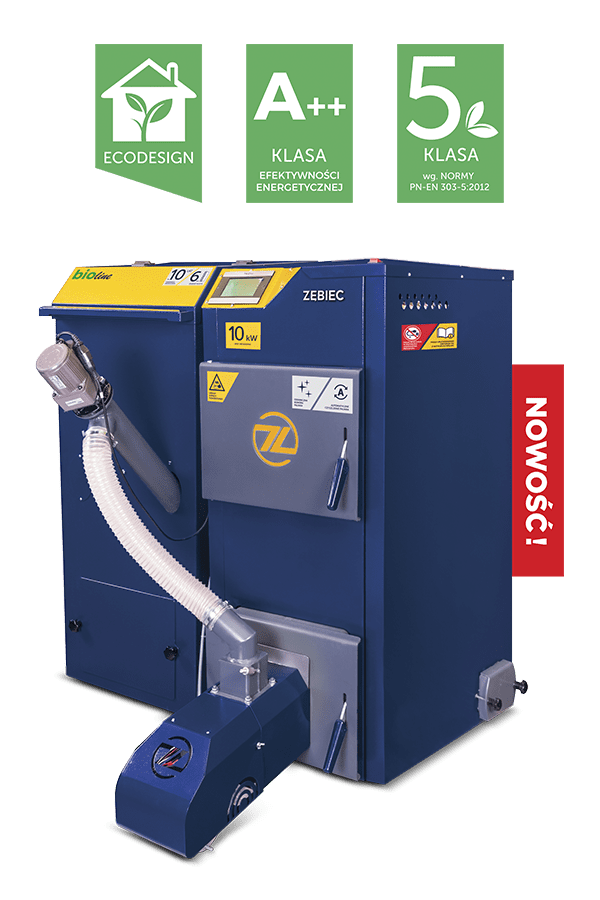

AGAT

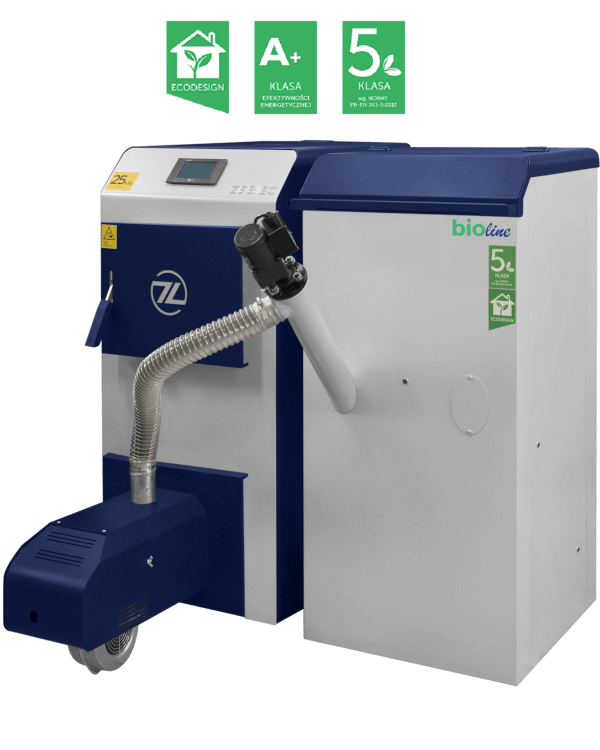

Nowoczesny kocioł pelletowy

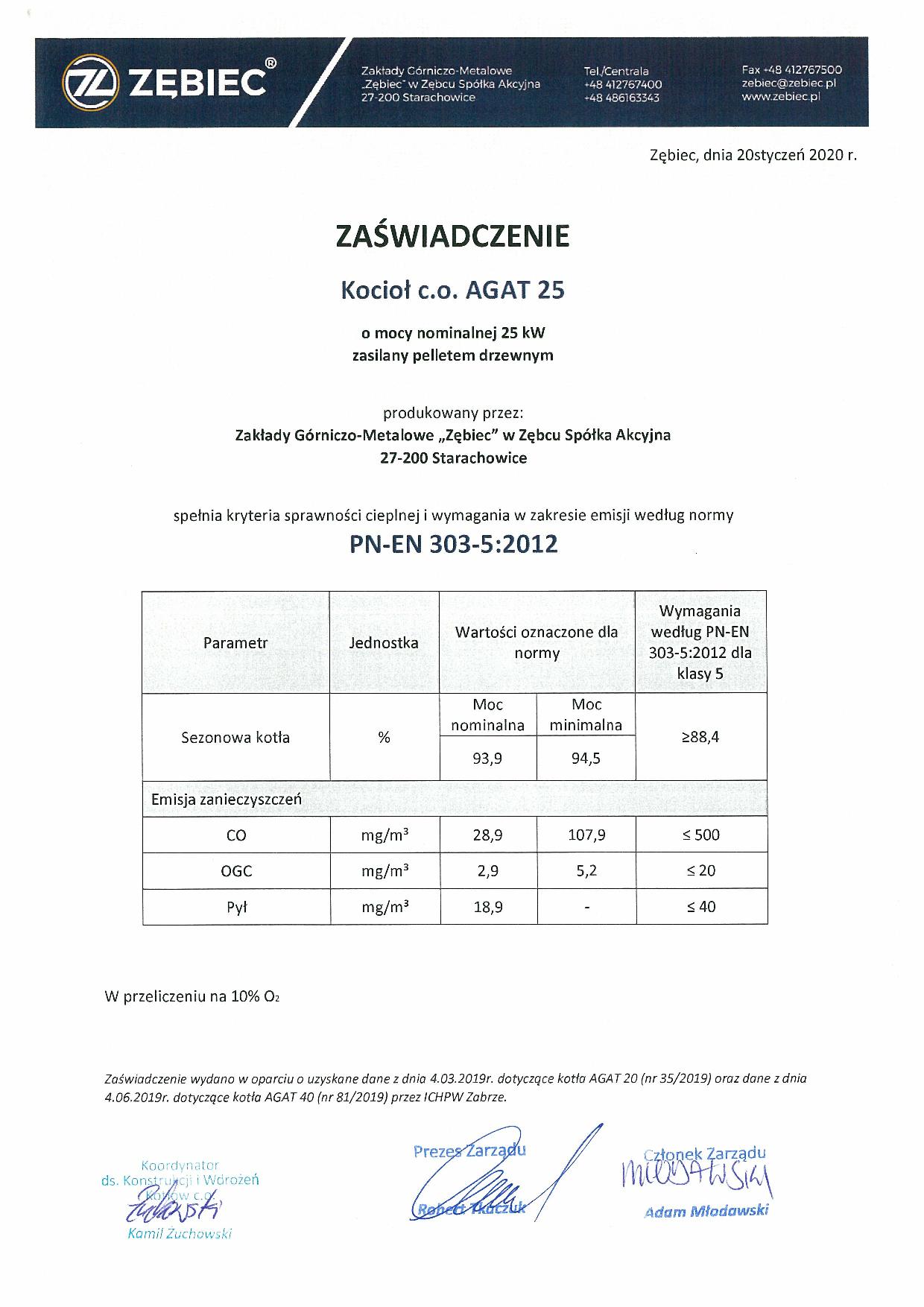

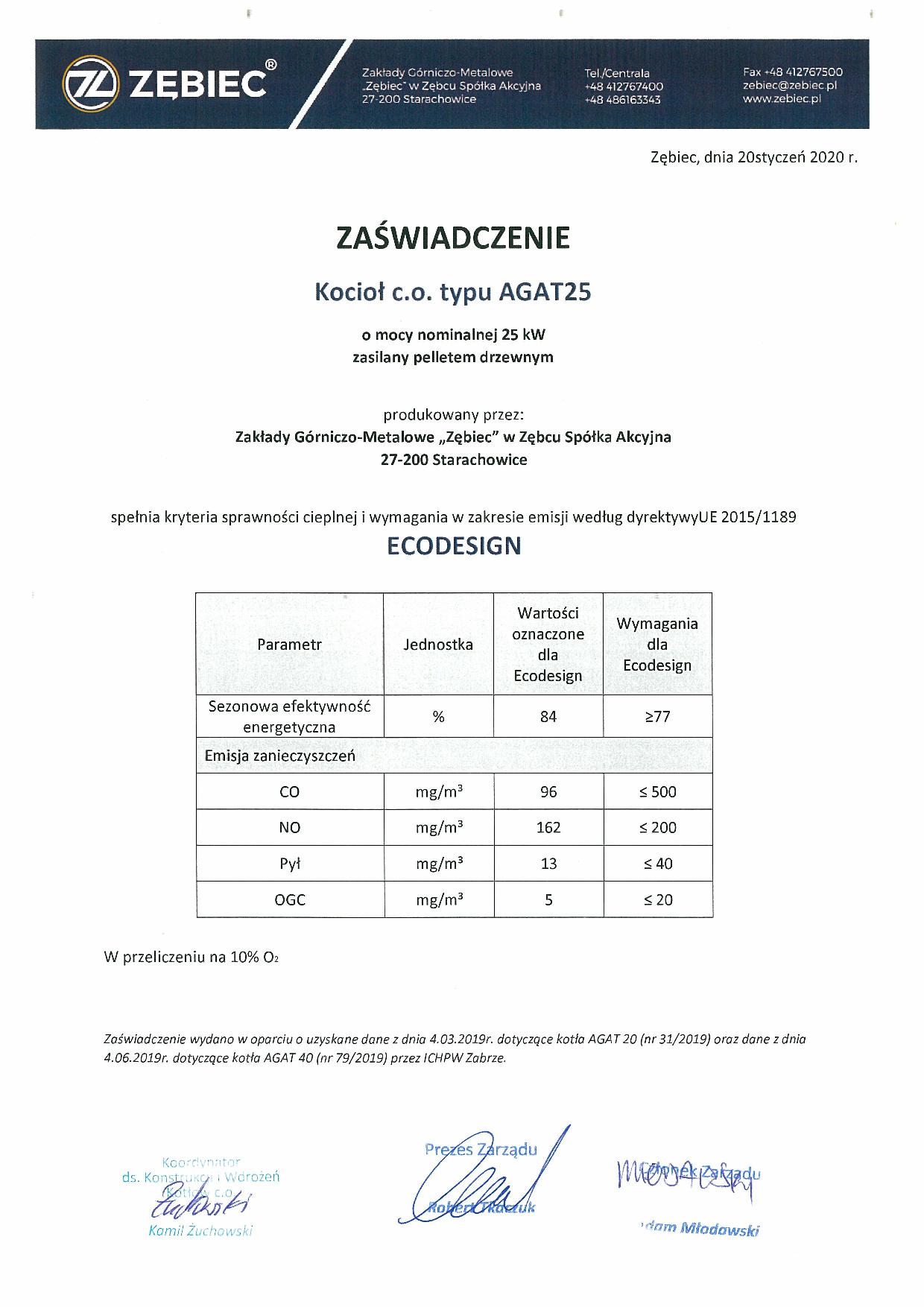

Kocioł pelletowy AGAT należy do najnowocześniejszych kotłów centralnego ogrzewania spełniających rygorystyczne wymagania normy PN EN 303-5:2012 w zakresie emisji spalin i sprawności. Został przebadany przez Instytut Chemicznej Przeróbki Węgla w Zabrzu (akredytacja PCA Nr AB 081) i uzyskał parametry określone wyżej wymienioną normą, odpowiadające najwyższej 5 KLASIE ( Zaświadczenie nr 60/2017 ) oraz ECODESIGN.
Najwyższa sprawność cieplna

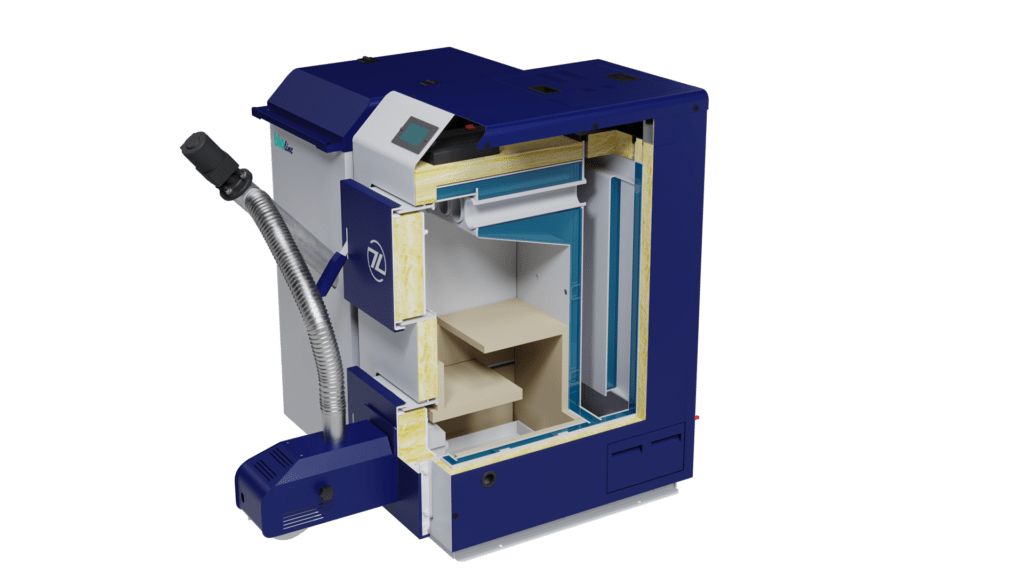

Trójciągowa budowa wymiennika, w powiązaniu z doskonałą izolacją kotła pozwoliła na uzyskanie sprawności do 96,2%. Innowacyjne rozwiązanie konstrukcyjne palnika pozwoliło na uzyskanie najlepszych na rynku parametrów dot. emisji pyłów do atmosfery.
W pełni automatyczna praca
Sterowanie pracą kotła odbywa się poprzez nowoczesny sterownik ST-9723 z możliwością sterowania 4 pompami, zaworem mieszającym trój- lub czterodrogowym (z możliwością rozbudowy o dwa dodatkowe) oraz kilkoma niezależnymi obwodami grzewczymi, sterowanie za pomocą panelu pokojowego, internetu, GSM, sterowanie pogodowe itp.
Innowacyjny algorytm modulacji mocy
Zastosowany w sterowniku algorytm regulacji automatycznie steruje pracą palnika (automatyczne rozpalanie i czyszczenie), ilością podawanego paliwa oraz mocą nadmuchu. Automatyczna modulacja mocy palnika oparta na innowacyjnej technologii – obniża ilość spalanego paliwa nawet do 20%, a także zmniejsza zużycie energii elektrycznej.
Automatyczne rozpalanie i wygaszanie palnika
10 lat gwarancji na szczelność połączeń spawanych korpusu wodnego
60 miesięcy gwarancji na szczelność korpusu wodnego
24 miesiące gwarancji na trwałość i sprawne działanie kotła
Automatyczne czyszczenie palnika
Wysoka efektywność cieplna sięgająca 95,5%
Modulacja mocy palnika
Komora ceramiczna kotła
Niski pobór energii elektrycznej
Wysokiej jakości zabezpieczenia kotła w postaci: podwójnego ślimaka i czujników temperatury)
Łatwe i szybkie rozpalanie (dzięki grzałce ceramicznej)
Prosta obsługa
W opcji dodatkowej
Sterowanie kotłem przez SMS
Sterowanie kotłem przez internet
Sterowanie kotłem za pomocą panelu pokojowego
 |
| Pellety 6-8mm |

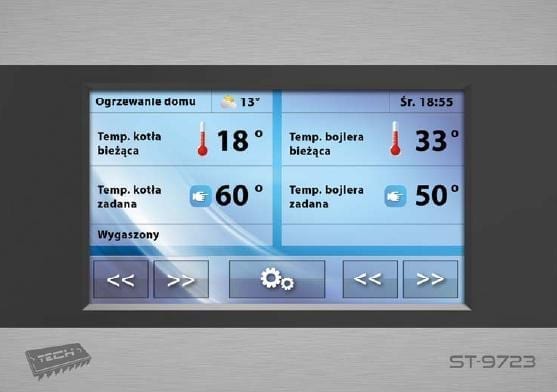

Sterownik ST-9723
Sterownik ST-9723 jest urządzeniem przeznaczonym do kotłów pelletowych wyposażonych w podajnik, oraz wentylator. Dzięki rozbudowanemu oprogramowaniu sterownik może realizować funkcje tj.: sterowanie zapalarką, sterowanie podajnikiem, sterowanie rusztem czyszczącym palnik, sterowanie wentylatorem nadmuchowym, sterowanie pompą centralnego ogrzewania, sterowanie pompą ciepłej wody użytkowej, płynne sterowanie zaworem mieszającym, czy też sterowanie pompami dodatkowymi.
 |
|
 |
| Instrukcja obsługi – Seria AGAT | Instrukcja obsługi sterownika ST-9723 | AGAT 10 – etykieta energetyczna |
|
|
|
| AGAT – karta produktu | Deklaracja zgodności WE Nr 55/2017 | Świadectwo nr 20/2017 |
|
|
 |

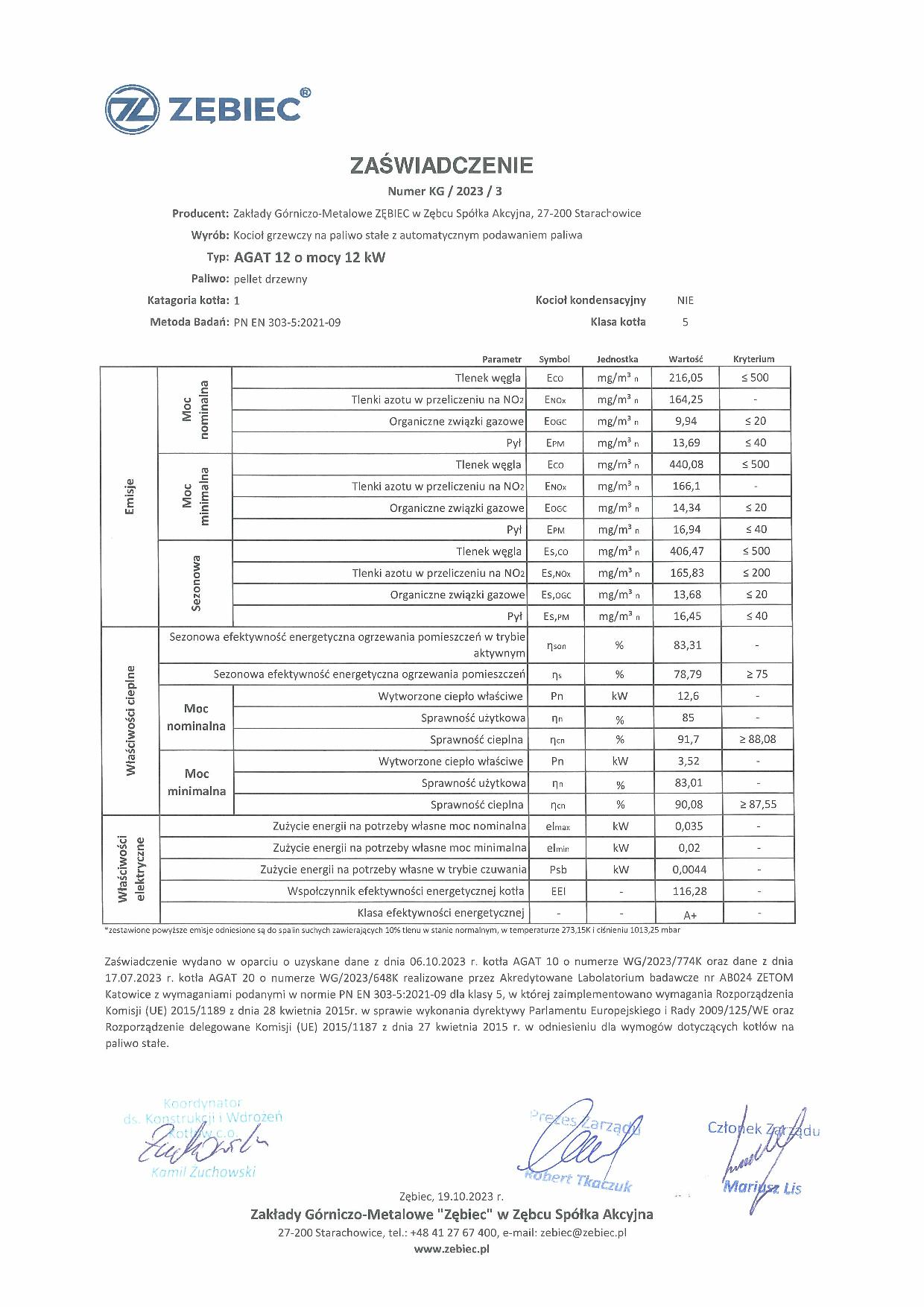

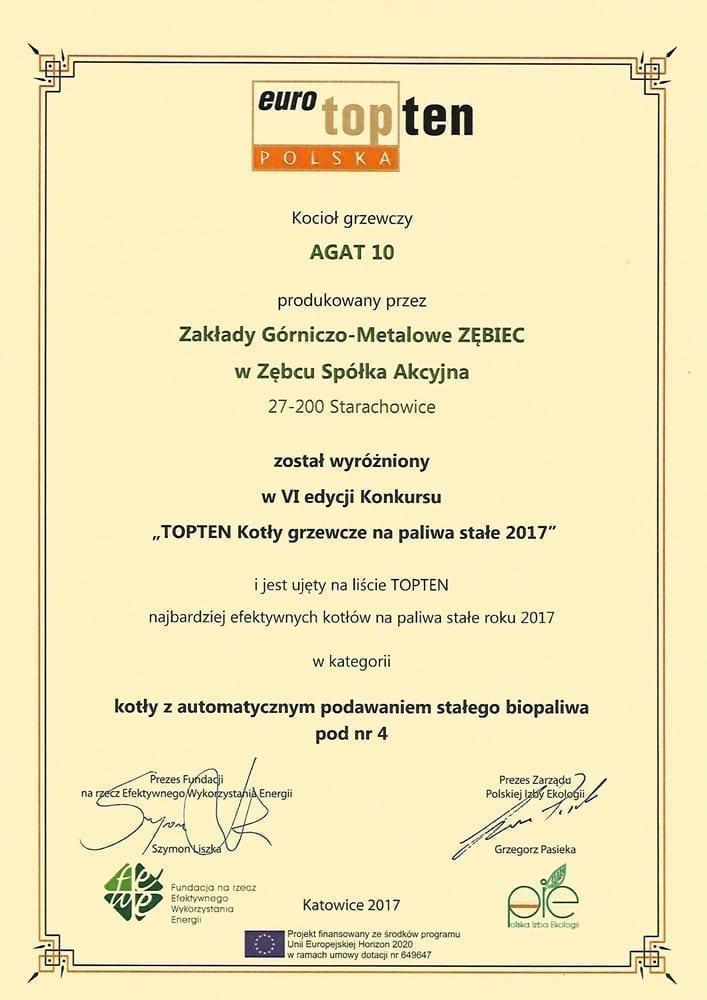

| Zaświadczenie nr 26/2017 | Zaświadczenie nr 59/2017 i 60/2017 | Wyróżnienie w konkursie TOPTEN |
 |
 |
|
| AGAT 15 – etykieta energetyczna | AGAT 20 – etykieta energetyczna |
| KOCIOŁ | Wysokość | Szerokość | Głębokość | A | B | C | D | Pojemność kosza [dm3/kg] | E [mm] | F [mm] | G [mm] |
| AGAT 10 | 1095 | 1002 | 1358 | 156 | 670 | 801 | 159 | 144/100 | 510 | 1015 | 1000 |
| AGAT 15 | 1134 | 1141 | 1448 | 156 | 835 | 935 | 159 | 205/142 | 615 | 1074 | 1125 |
| AGAT 20 | 1216 | 1141 | 1448 | 156 | 885 | 1010 | 159 | 216/150 | 615 | 1074 | 1206 |
| Wyszczególnienie | J.m. | AGAT 10 | AGAT 15 | AGAT 20 |
| Znamionowa moc cieplna | kW | 10 | 15 | 20 |
| Zakres pracy | kW | 3-10 | 4,5-15 | 6-20 |
| Sprawność cieplna przy paliwie podstawowym | % | do 95,5 | do 95,9 | do 96,2 |
| Stałopalność przy mocy nominalnej i minimalnej* | h | 45/151 | 43/143 | 34/114 |
| Pojemność komory zasobnika* | dm3/kg | 144/100 | 205/142 | 216/150 |
| Pojemność wodna kotła | dm3 | 59 | 89 | 94 |
| Min. wymagany ciąg kominowy | Pa | 20 | 20 | 25 |
| Min. wysokość komina | m | 5 | 5 | 5 |
| Min. przekrój komina | cm x cm Φ cm | 14 x 14 Φ 16 | 14 x 14 Φ 16 | 20 x 14 Φ 18 |
| Średnica czopucha | mm | Φ 159 | Φ 159 | Φ 159 |
| Króćce przyłączeniowe gwintowane | mm | Φ 48,3 (1 1/2″) | Φ 48,3 (1 1/2″) | Φ 48,3 (1 1/2″) |
| Maks. ciśnienie pracy | bar | 1,5 | 1,5 | 1,5 |
| Masa kotła bez opakowania | kg | 360 | 490 | 520 |
| Klasa kotła wg PN EN 303-5:5:2012 | 5 | 5 | 5 |
| Kotły marki „Zębiec” | Moc cieplna | Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia) | |||
| U > 1 [W/m2K] | U ~ 0,7 [W/m2K] | U ~ 0,5 [W/m2K] | U ~ 0,3 [W/m2K] | ||
| bez docieplenia | ~5cm styropianu | ~8cm styropianu | ~10cm styropianu | ||
| AGAT 10 | 10 | 86 | 100 | 120 | 155 |
| AGAT 15 | 15 | 130 | 150 | 175 | 230 |
| AGAT 20 | 20 | 170 | 200 | 235 | 305 |
Regulator pokojowy: ST-280, ST-292
Zastosowanie regulatora pokojowego zapewnia wygodne sterowanie i kontrolę temperatury pokojowej, kotła, bojlera oraz zaworów mieszających wprost z mieszkania bez konieczności schodzenia do kotłowni.
Regulator pokojowy działa wyłącznie przy współpracy ze sterownikiem głównym, wyposażonym w komunikację RS firmy TECH. Duży, czytelny, kolorowy wyświetlacz dotykowy pozwala na bardzo wygodną obsługę regulatora i zmianę jego parametrów.
Regulator pokojowy typu ST-292 jest przeznaczony do sterowania urządzeniem grzewczym (np. piecem gazowym, olejowym, elektrycznym lub sterownikiem kotła). Regulator ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu, przesyłając sygnał do urządzenia grzewczego (rozwarcie styku) z instrukcją o dogrzaniu pomieszczenia.
Moduł GSM
Nie wiesz co się dziej z Twoim kotłem po wyjściu z domu? Moduł GSM wysyła wiadomość sms o każdym alarmie sterownika kotła.
Dodatkowo użytkownik wysyłając odpowiednia wiadomość SMS w dowolnym momencie (z autoryzowanego numeru telefonu), otrzymuje wiadomość zwrotną z informacja o aktualnej temperaturze wszystkich czujników. Po wprowadzeniu kodu autoryzacji możliwa jest również zdalna zmiana temperatur zadanych.
Moduł internetowy ST-505
Moduł internetowy to urządzenie pozwalające na zdalną kontrolę pracy kotła przez Internet.
Użytkownik kontroluje stan wszystkich urządzeń instalacji kotła. Możliwy jest pogląd historii temperatur w postaci przejrzystych wykresów oraz podgląd historii alarmów Starownika. Możliwości oraz sposób konfiguracji modułu internetowego są uzależnione od rodzaju i oprogramowania sterownika głównego. W sterownikach nowego typu proces konfiguracji jest znacznie uproszczony (w podmenu modułu internetowego, w menu instalatora, znajduje się opcja: „Rejestracja”. Brak tej opcji oznacza, że sterownik główny jest starszego typu). Moduł GSM ST-505 jest przystosowany do współpracy zarówno ze starszymi sterownikami głównymi, jak i nowszymi.
